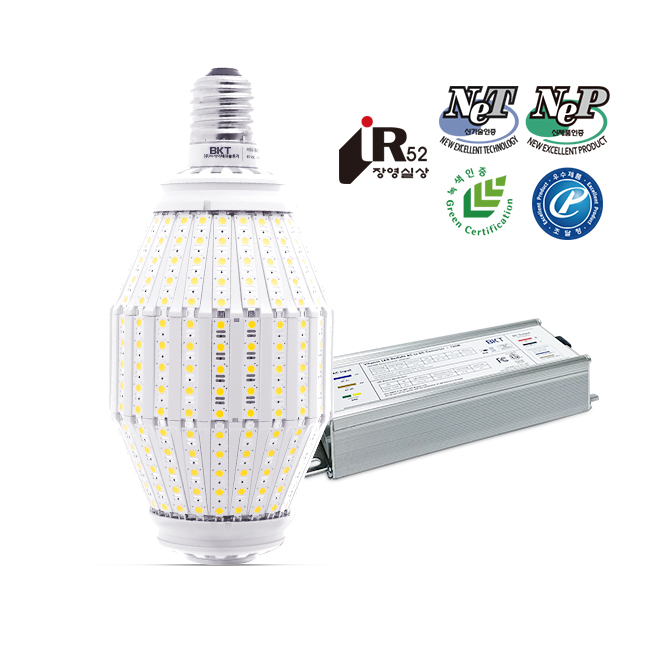

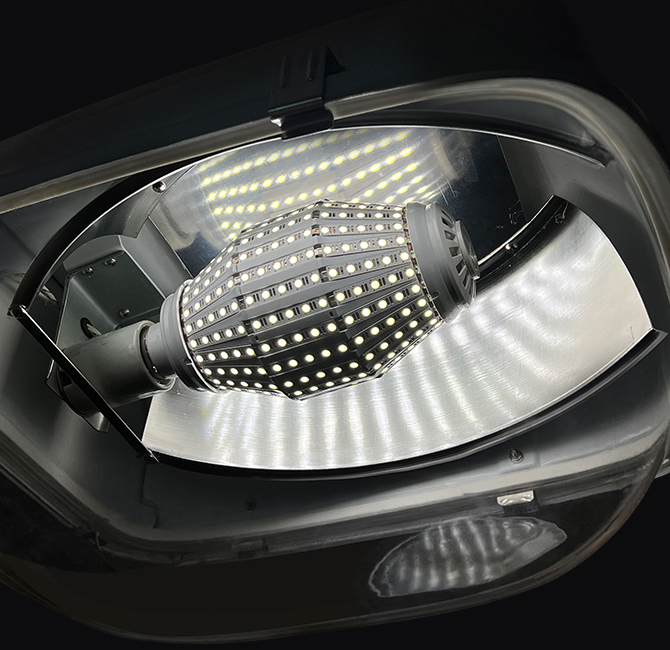

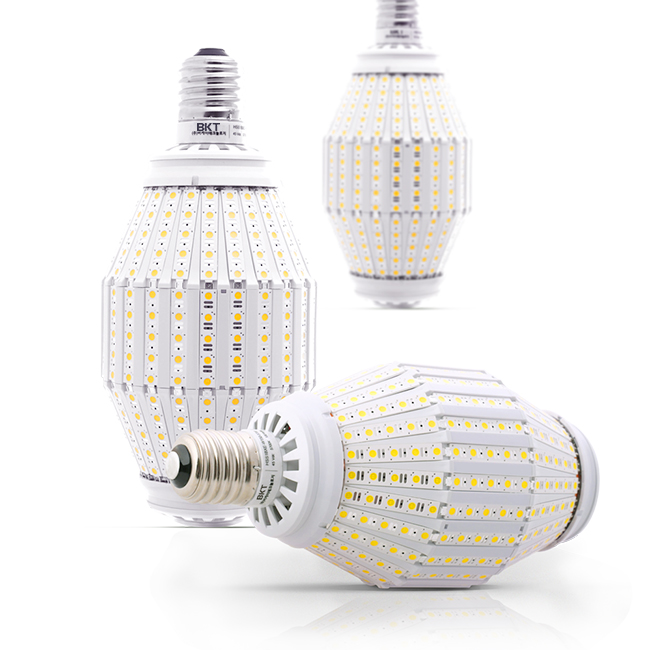

비타민램프 확산형

고출력 HID 램프 대체용

  • 모델명
  • HSS1BXE-W060 / HSS1BXE-W075
    HSS1BXE-W090 / HSS1BXE-W120
    HSS1BXE-W150
  • 입력전압
  • 직류DC (45V / AC직결 배선 체결 금지)
  • 소비전력
  • 50 W, 60W, 75W, 90W, 120W, 150W
  • 색온도
  • 3000K, 4000K, 5000K, 5700K
  • 제품규격
  • Ø122 * 266mm
  • 컨버터
  • 컨버터 외장형 / 정전류 타입

제품상세스펙

비타민전구 Plus

  • 모델명
  • 물품식별번호
  • 대체제품
    (W)
  • 소비전력
    (W)
  • 총 광량
    (lm)
  • 발광효율
    (lm/W)
  • 색온도
    (K)
  • 가격
  • 모델명HSS1BXE-W150-5700

  • 물품식별번호23284170

  • 대체제품(W)250W~400W

  • 소비전력(W)150W

  • 총 광량(lm)19,300W

  • 발광효율(lm/W)130 lm/w

  • 색온도(K)5700K

  • 가격 248,000

  • 모델명HSS1BXE-W120-5700

  • 물품식별번호23284168

  • 대체제품(W)250W

  • 소비전력(W)120W

  • 총 광량(lm)16,200W

  • 발광효율(lm/W)135 lm/w

  • 색온도(K)5700K

  • 가격 237,000

  • 모델명HSS1BXE-W090-5700

  • 물품식별번호23284155

  • 대체제품(W)200W~250W

  • 소비전력(W)90W

  • 총 광량(lm)12,600W

  • 발광효율(lm/W)140 lm/w

  • 색온도(K)5700K

  • 가격 234,000

  • 모델명HSS1BXE-W075-5700

  • 물품식별번호23284145

  • 대체제품(W)175W~200W

  • 소비전력(W)75W

  • 총 광량(lm)10,575W

  • 발광효율(lm/W)141 lm/w

  • 색온도(K)5700K

  • 가격 234,000

  • 모델명HSS1BXE-W060-5700

  • 물품식별번호23284148

  • 대체제품(W)175W

  • 소비전력(W)60W

  • 총 광량(lm)9,000W

  • 발광효율(lm/W)150 lm/w

  • 색온도(K)5700K

  • 가격 225,000

  • 모델명HSS1BXE-W150-3000

  • 물품식별번호23284169

  • 대체제품(W)250W~400W

  • 소비전력(W)150W

  • 총 광량(lm)16,000W

  • 발광효율(lm/W)106 lm/w

  • 색온도(K)3000K

  • 가격 281,000

  • 모델명HSS1BXE-W120-3000

  • 물품식별번호23284167

  • 대체제품(W)250W

  • 소비전력(W)120W

  • 총 광량(lm)13,400W

  • 발광효율(lm/W)111 lm/w

  • 색온도(K)3000K

  • 가격 271,000

  • 모델명HSS1BXE-W090-3000

  • 물품식별번호23284154

  • 대체제품(W)200W~250W

  • 소비전력(W)90W

  • 총 광량(lm)10,500W

  • 발광효율(lm/W)116 lm/w

  • 색온도(K)3000K

  • 가격 268,000

  • 모델명HSS1BXE-W075-3000

  • 물품식별번호23284153

  • 대체제품(W)175W~200W

  • 소비전력(W)75W

  • 총 광량(lm)9,020W

  • 발광효율(lm/W)120 lm/w

  • 색온도(K)3000K

  • 가격 268,000

  • 모델명HSS1BXE-W060-3000

  • 물품식별번호23284150

  • 대체제품(W)175W

  • 소비전력(W)60W

  • 총 광량(lm)7,500W

  • 발광효율(lm/W)125 lm/w

  • 색온도(K)3000K

  • 가격 258,000

* 보증기간 램프 10년 / 컨버터 3년

* 전 제품 부가세 및 컨버터 포함된 상품입니다.

* 전 제품 인증사항

비타민전구 Lite

  • 모델명
  • 물품식별번호
  • 대체제품
    (W)
  • 소비전력
    (W)
  • 총 광량
    (lm)
  • 발광효율
    (lm/W)
  • 색온도
    (K)
  • 가격
  • 모델명HSS1BXE-W150-5000L

  • 물품식별번호23542571

  • 대체제품(W)250W~400W

  • 소비전력(W)150W

  • 총 광량(lm)18,704W

  • 발광효율(lm/W)125 lm/w

  • 색온도(K)5000K

  • 가격 188,000

  • 모델명HSS1BXE-W120-5000L

  • 물품식별번호23542570

  • 대체제품(W)250W

  • 소비전력(W)120W

  • 총 광량(lm)16,199W

  • 발광효율(lm/W)135 lm/w

  • 색온도(K)5000K

  • 가격 188,000

  • 모델명HSS1BXE-W090-5000L

  • 물품식별번호23542569

  • 대체제품(W)200W~250W

  • 소비전력(W)90W

  • 총 광량(lm)12,609W

  • 발광효율(lm/W)140 lm/w

  • 색온도(K)5000K

  • 가격 188,000

  • 모델명HSS1BXE-W075-5000L

  • 물품식별번호23542568

  • 대체제품(W)175W~200W

  • 소비전력(W)75W

  • 총 광량(lm)10,865W

  • 발광효율(lm/W)145 lm/w

  • 색온도(K)5000K

  • 가격 179,000

  • 모델명HSS1BXE-W060-5000L

  • 물품식별번호23284147

  • 대체제품(W)175W

  • 소비전력(W)60W

  • 총 광량(lm)7,448W

  • 발광효율(lm/W)149 lm/w

  • 색온도(K)5000K

  • 가격 179,000

  • 모델명HSS1BXE-W150-4000L

  • 물품식별번호23561501

  • 대체제품(W)250W~400W

  • 소비전력(W)150W

  • 총 광량(lm)17,768W

  • 발광효율(lm/W)118 lm/w

  • 색온도(K)4000K

  • 가격 188,000

  • 모델명HSS1BXE-W120-4000L

  • 물품식별번호23561502

  • 대체제품(W)250W

  • 소비전력(W)120W

  • 총 광량(lm)15,389W

  • 발광효율(lm/W)128 lm/w

  • 색온도(K)4000K

  • 가격 188,000

  • 모델명HSS1BXE-W090-4000L

  • 물품식별번호23561503

  • 대체제품(W)200W~250W

  • 소비전력(W)90W

  • 총 광량(lm)11,978W

  • 발광효율(lm/W)133 lm/w

  • 색온도(K)4000K

  • 가격 188,000

  • 모델명HSS1BXE-W075-4000L

  • 물품식별번호23561504

  • 대체제품(W)175W~200W

  • 소비전력(W)75W

  • 총 광량(lm)10,321W

  • 발광효율(lm/W)138 lm/w

  • 색온도(K)4000K

  • 가격 179,000

  • 모델명HSS1BXE-W060-4000L

  • 물품식별번호23284146

  • 대체제품(W)175W

  • 소비전력(W)60W

  • 총 광량(lm)7,075W

  • 발광효율(lm/W)142 lm/w

  • 색온도(K)4000K

  • 가격 179,000

* 보증기간 램프 3년 / 컨버터 3년

* 전 제품 부가세 및 컨버터 포함된 상품입니다.

* 전 제품 인증사항

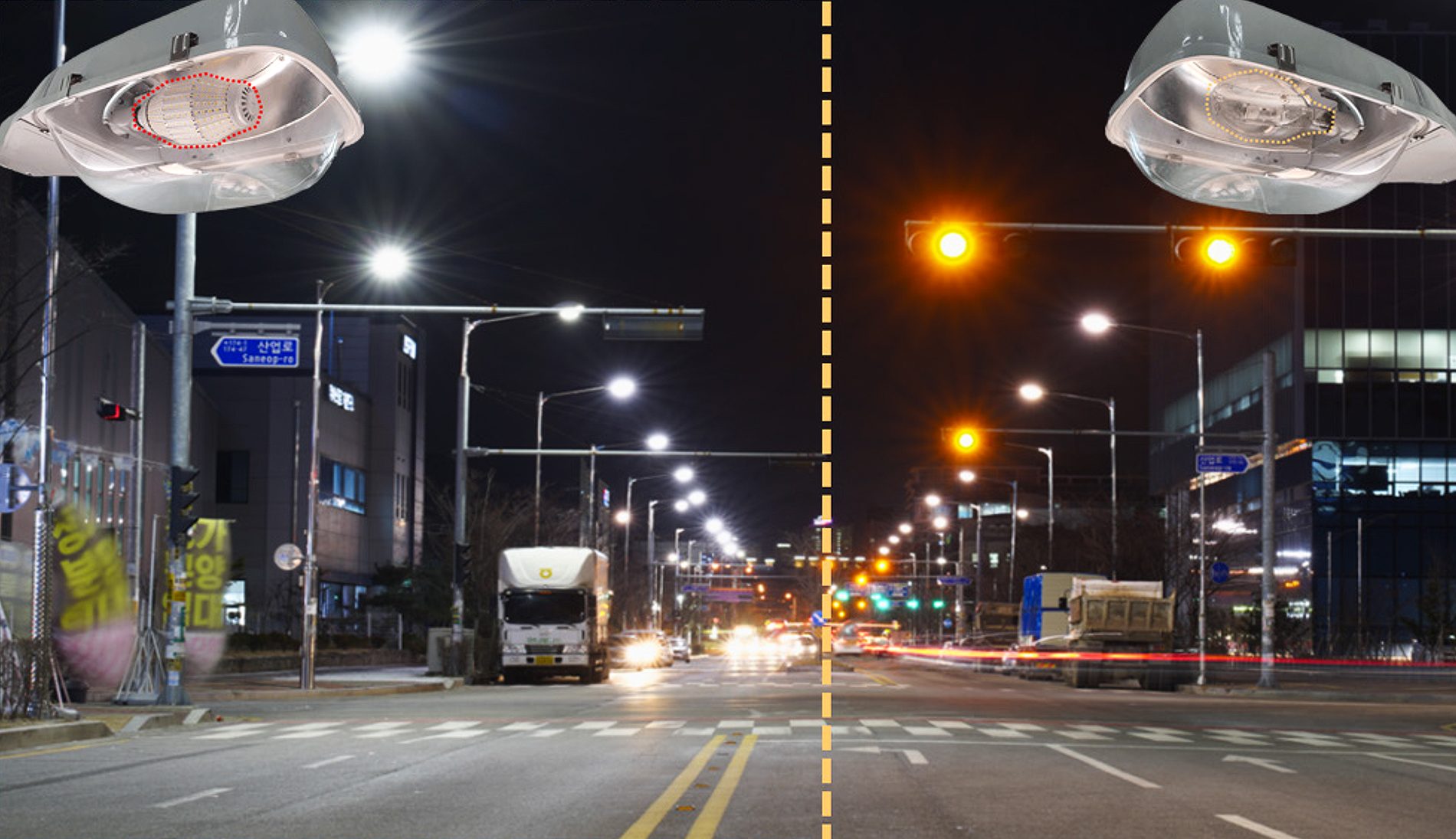

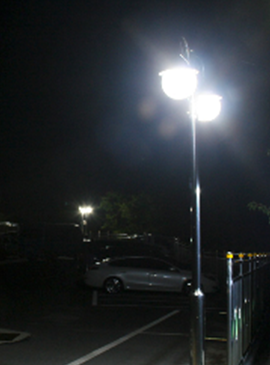

설치사진

  • 영덕 해양환경체험센터

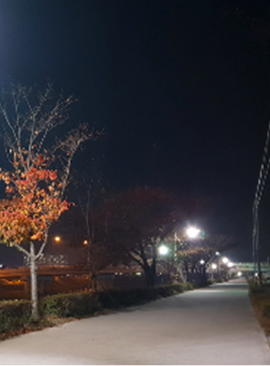

  • 김천 산책로

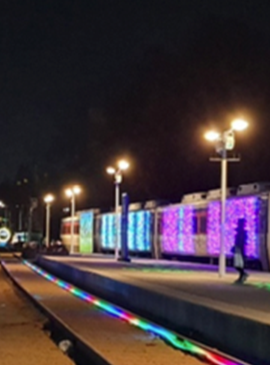

  • 노원구 공릉 철길 화랑대역

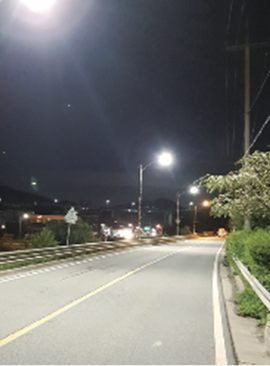

  • 성남시 도로조명

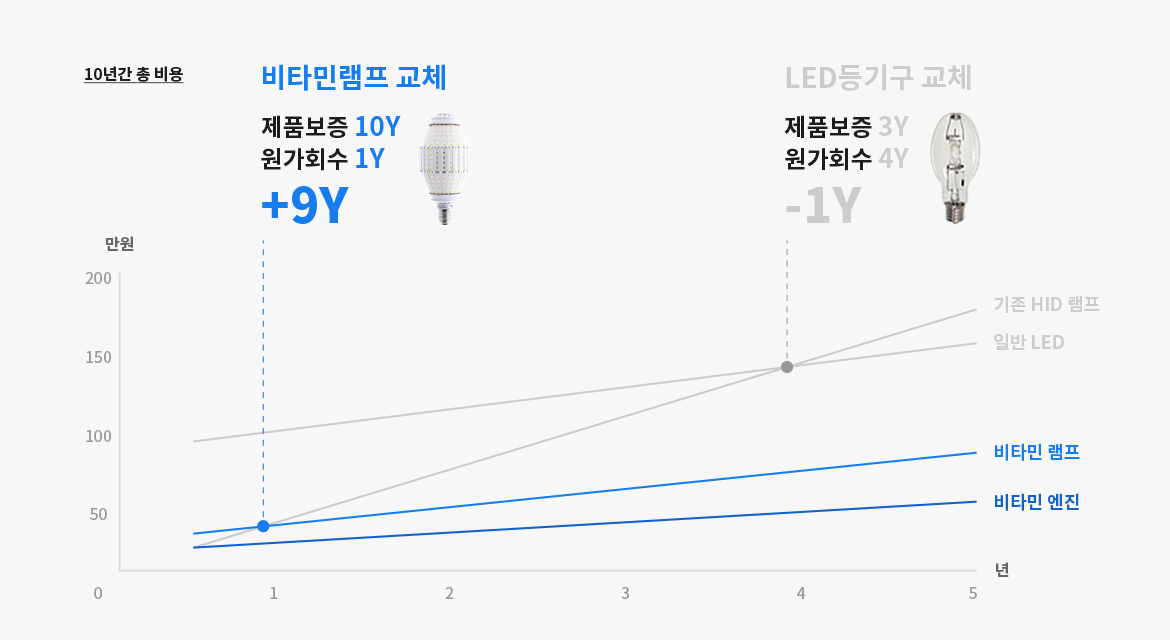

경제성 검토

경제성 비교

5,315개

9억

비타민램프

1,175개

2억

일반LED

  • 사용기간
    1년
    2년
    3년
    4년
    5년
    경제성
    검토 결과
  • 교체수량(누적)
    비타민 램프 LED 가로등기구
    1년1,063 1년235
    2년2,126 2년470
    3년3,189 3년705
    4년4,252 4년940
    5년5,315 5년1,175
    누적 교체수량
    5,315
    +4.52배
    누적 교체수량
    1,175
  • 전기료 절감비용
    비타민 램프 LED 가로등기구
    1년61,142,697 1년13,516,965
    2년122,285,394 2년27,033,930
    3년183,428,091 3년40,550,895
    4년244,570,788 4년54,067,860
    5년305,713,485 5년67,584,825
    누적 절감비용
    917,140,455원
    +4.52배
    누적 절감비용
    202,754,475원

* 비교조건 | 매년 2억원의 예산으로 교체할 수 있는 LED조명 수량, 5년간 비교

* 공공조명 할인전기요금 반영

* 연간 전기료 절감 단가 한전 전기료 을(종량) 기준 / 기본료 6,290원 + 전기요금 을(종량) 1kw당 85.9원

1년간 기준 나트륨등(275W) 전기료 - 1년간 비타민 램프(120W) 또는 LED가로등기구(120W) 전기료

177,529원(나트륨등) - 120,011원(비타민 램프, LED가로등기구) = 57,519원(절감액)

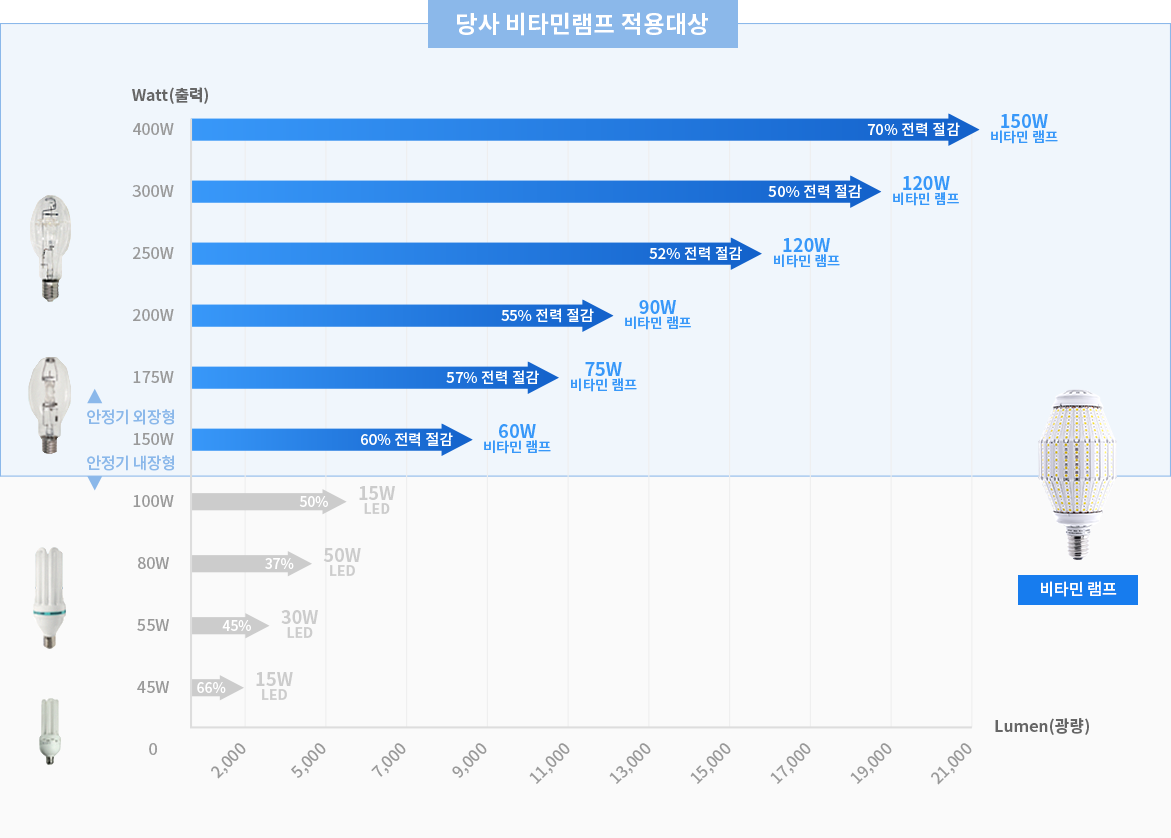

기존램프와 비교

LED램프 에너지효율등급표시제 시행(2018.4.1~)

LED광효율 / 역률 / 색온도 / 연색성 시험

  • 1등급
    램프효율

효율등급 계산식

  • R : 0.71
    소비효율등급부여지표
    1등급 R ≤ 0.90
  • 표준소비효율            100 [Im/W]

    당해 모델의 광효율            140 [Im/W]

비타민 램프 효율 등급     효율 "1등급"

시험결과

사용기간 단위 결과 비고
HSS1BXE-W150-5700/SN:
P804020001
HSS1BXE-W150-5700/SN:
P804020002
압력전압 V 220.0 220.0 -
압력전류 A 0.711 0.707 -
압력전력 W 155.8 153.2 -
역률 - 0.99 0.98 -
초기광속 Im 19.931 21.499 -
광효율 Im/W 127.9 140.3 -
상관색온도 K 5.522 5.397 -
연색지수 - 85.5 82.8 -

설치방법

  • LED 컨버터 연결

  • AC직결

  • HID안정기 사용

  • 기타 기존 안정기 사용
